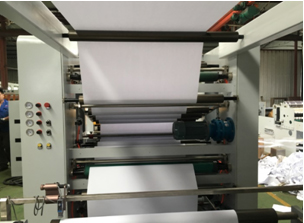

Máquina automática para cortar y envolver resmas de papel tamaño A4
Marca DONGTENG
El origen de los productos Ciudad de Ruian Wenzhou, provincia de Zhejiang, China
La máquina cortadora y envolvedora automática de papel A4 se utiliza principalmente para cortar y envolver papel de fotocopias A4, cortando bobinas de papel en hojas de tamaño A4 (210*297 mm) y envolviendo las hojas (500 piezas) automáticamente. La unidad de corte puede cortar A4, A3, A2, A3, etc.
FICHA TÉCNICA
1. Uso:
La máquina se utiliza principalmente para cortar y envolver papel de copia A4, cortando bobinas de papel en hojas de tamaño A4 (210*297 mm) y envolviendo las hojas (500 piezas) automáticamente.
La unidad de corte puede cortar A4, A3, A2, A3, etc.
Los procedimientos de trabajo de la máquina consisten en desenrollar rollos, nivelar hojas de papel, cortar, contar, transportar, apilar hojas y empaquetar resmas.
Moderna línea completa de alto rendimiento para la producción de papel de oficina. El uso de tecnologías y componentes europeos garantiza un largo periodo de funcionamiento ininterrumpido, alta precisión y productividad. Características técnicas y composición: El sistema de control PLC integrado proporciona un alto nivel de automatización de los procesos de producción.
2. Características principales
--- Modelo automático, corte y envoltura de resmas.
---4 (cuatro) carretes cargados al mismo tiempo, ancho máximo del carrete: 1100 mm, diámetro máximo: 1400 mm
---tamaños de corte flexibles:A4, A3, A2
---velocidad de la máquina: 50-200 cortes/min
3.Principales parámetros técnicos
DTCP-A4-5E | DTCP-A4-3 | ||
Unidad de corte | |||
Cantidad de rollos | 4 rollos, 2 rollos, 1 rollo | 2 rollos, 1 rollo | |
Ancho máximo del rollo de papel | 1100 mm Para la producción de papel A4, sugerimos utilizar un rollo de papel de 1055-1060 mm de ancho. | ||
Diámetro máximo de desenrollado | ø1400mm | ||
Diámetro del núcleo del rollo | 76 mm | ||
Papel g/m² | 60—150 g/m² | ||
Peso de referencia del papel de corte | 40 ~ 500 g | ||
Velocidad máxima de la máquina | 200 cortes/min | ||
Velocidad de trabajo | 70-150 cortes/min | ||
No. de hoja/resma | 250-500 hojas | ||
Altura de la resma | 25—65 mm | ||
Consumo de aire comprimido | 300NL/min | ||
Función principal | 1) trabaja con 1 o 2 o 4 rollos en la alimentación (YTCPA4-1100-4) 2) Con dispositivo de aceptación automática 3) Corte combinado con cuchillas de disco tipo guillotina 4) Conteo y apilado automático 5) Alimentación automática para envasado automático. | ||
Tamaño total | 18000*1900*2200 mm | 12000*1900*2200 mm | |
peso | 5800 kilogramos | 4500 kilos | |
Voltaje: | CA 380 V/220 V x 50 Hz | CA 380 V/220 V x 50 Hz | |
Potencia total | 12KW | 10KW | |
Unidad de envoltura de resmas | |||
Velocidad de producción | 10-12 resmas/min (la producción real depende de las unidades de corte) | ||
La velocidad de alimentación del material de envoltura desde el rodillo con corte automático. | 10 - 12 hojas/minuto | ||
Tamaños de paquete: 500 hojas de papel para fotocopias | 210 x 297 x 50 mm | ||
Material de envoltura | Papel estucado, Papel laminado | ||
Tipo de enlace | Pegamento caliente | ||
Formato de hoja de envoltura | 550-560 x 386 mm | ||
Fuente de alimentación | 380 V/trifásico/4 cables | ||
Potencia del motor | 5,1 kW | ||
Potencia de accionamiento de los ejes de goma | 2,25 kW | ||
Consumo de aire comprimido | 0,6-0,8 MPa | ||
Diámetro interior de la manga | 76,2 mm | ||
Diámetro del papel de embalaje exterior | 400-700 mm | ||
Peso del papel | 60-100 g/m2 | ||
Dimensiones | 4530x3050x1450 mm | ||
Peso | 2000 kilos | ||
Más fotos
unidad de desenrollado de rollo de papel
Unidad de guía de rollos de papel
Dispositivo de soplado de desechos
Dispositivo automático de limpieza y apilado
unidad de apilamiento
Unidad de transporte
Unidad de envoltura
